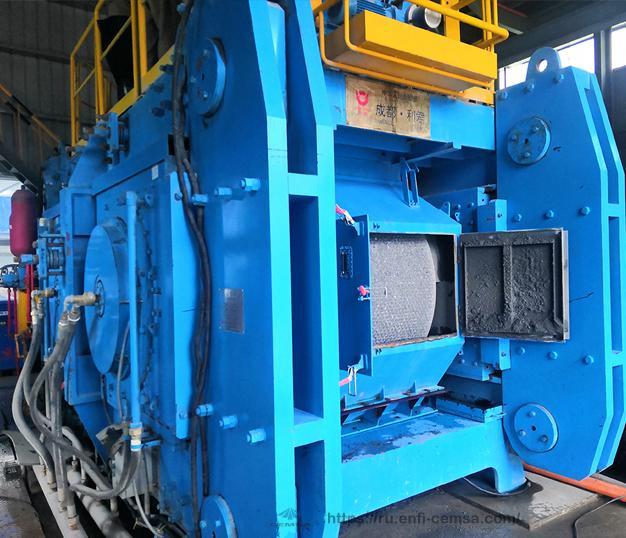

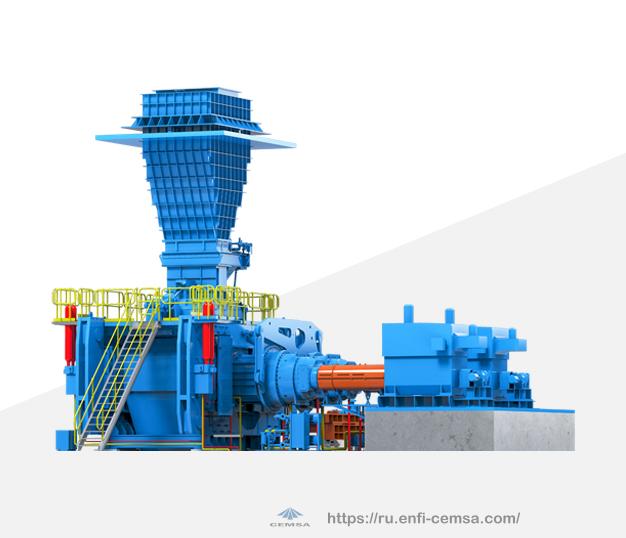

Валковая мельница высокого давления

Валковая мельница высокого давления серии CLM в основном состоит из электродвигателя, планетарного редуктора, системы валков, рамы, опоры крутящего момента, системы смазки редуктора, гидравлической системы, системы смазки, питательного устройства, кожуха валков, системы управления и т.д. Два валковых вала валковой мельницы высокого давления соответственно приводятся в движение электродвигателем через карданную муфту и планетарный редуктор. Планетарный редуктор сбалансируется по крутящему моменту с помощью опоры крутящего момента и соединяется с валкамси с помощью стопорного диска. Система валков разделяется на подвижную и неподвижную, обе системы валков установлены на раме, подвижная система валков может выполнять горизонтальное движение по направляющему рельсу рамы, и имеет в обоих концах всего два (или четыре) параллельных гидроцилиндра, которые накладывают давление на седло подшипника системы валков, которое через систему валков действует на материал, проходящий между двумя осями валков, при этом материал дробляется, измельчается и в конце сжимается в лепешку. Ось валка изготовлена из высокопрочной кованой стали, а в наружной круглой поверхности валка инкрустированы гвоздииз износостойкого материала для обеспечения экономичного срока службы валка. Гидравлическая система состоит из гидроцилиндров, гидростанций, аккумулятора, клапанов и т.д. Зазор между валками, давление в гидроцилиндре, температура подшипников, температура редуктора и т.д. контролируются датчиками, для чего предусмотрена специально разработанная автоматическая система управления.
